Les modules d’alimentation numériques hybrides offrent une densité de puissance inégalée de 115mA/mm2 dans un boîtier de 12mm x 11mm, avec une efficacité maximale de 95%. Ce sont des alimentations complètes, régulées synchrones à abaissement de tension, à canal unique, fonctionnant sur une large plage de tensions d’entrée de 5V à 16V.

Renesas a également annoncé aujourd’hui les nouveaux modules d’alimentation analogiques ISL8210M et ISL8212M, proposés dans le même boîtier compatible broche à broche de 12mm x 11mm avec un courant de sortie de 10A et 15A, respectivement. Les modules d’alimentation hybrides numériques et analogiques permettent la conversion du point de charge (POL) pour les FPGA, les DSP, les ASIC et la mémoire avancés utilisés dans les serveurs, le stockage, les réseaux optiques, les télécommunications et une vaste gamme d’applications industrielles à espace restreint. Chaque appareil intègre un contrôleur PWM, des MOSFET et une inductance dans un nouveau module encapsulé GHDA (Grid High Density Array) optimisé thermiquement. Pour compléter l’alimentation, les concepteurs ajoutent simplement des condensateurs en céramique d’entrée et de sortie.

Les modules d’alimentation hybrides numériques ISL828xM et analogiques ISL821xM comportent des LDO intégrés qui permettent un fonctionnement à alimentation unique. Ils s’appuient sur l’architecture de boucle de commande haute vitesse brevetée R4™ de Renesas avec un feed-forward de tension de ligne inhérent, offrant aux concepteurs une combinaison unique de réponse transitoire de charge ultra-rapide et d’immunité élevée au bruit. Leur boîtier Grid HDA exclusif offre des performances électriques et thermiques inégalées via un substrat de boîtier conducteur monocouche qui transfère efficacement la chaleur du module vers la carte système et la dissipe sans nécessiter de flux d’air ou de dissipateur thermique, même dans des conditions de charge élevée.

« Nos modules d’alimentation les plus récents élargissent le portefeuille croissant de Renesas, ajoutant de nouvelles fonctionnalités à notre famille de modules analogiques haute performance et réduisant l’écart entre eux et nos modules d’alimentation numériques », a déclaré Philip Chesley, vice-président de la division Industrial Analog and Power Business de Renesas Electronics Corporation. « Les nouveaux modules d’alimentation numériques hybrides offrent une densité de puissance et une efficacité inégalées avec des composants discrets. Par rapport aux conceptions de modules de ses concurrents, le nouveau package Grid HDA facilite le montage du module sur le circuit imprimé. »

Principales Fonctionnalités des Modules d’Alimentation Numériques Hybrides ISL828xM et Analogiques ISL821xM

 Tension d’entrée à rail unique de 4,5V à 16,5V et réglages de tension de sortie de 0,5V à 5V

 Précision de tension de sortie de ± 1,5% sur la ligne, charge et température avec détection à distance

 256 options de tension de sortie configurables via un simple réglage de résistance à bride

 Les modules numériques hybrides sont compatibles SMBus/I²C/PMBus v1.3 jusqu’à 1,25MHz

 Sept options de fréquence de commutation de 300kHz à 1MHz

 Mode d’efficacité sélectionnable PFM/charge légère

 Protection complète contre les pannes avec protections de tension, de température et de courant

Outils de Conception d’Alimentation

L’outil PowerCompass™ aide les utilisateurs à identifier rapidement les bons modules d’alimentation et autres composants correspondant à leurs besoins spécifiques. Plusieurs rails d’alimentation peuvent être configurés pour plus de 200 FPGA et les concepteurs peuvent effectuer une analyse système de haut niveau et générer des fichiers de conception de référence personnalisés en quelques minutes. L’outil PowerNavigator™ fonctionne avec PMBus, ce qui permet aux architectes d’alimentation de configurer la télémétrie, le séquencement et la configuration d’exécution de modules d’alimentation hybrides, tandis que la configuration par broche de chaque module permet un fonctionnement autonome.

Prix et Disponibilité

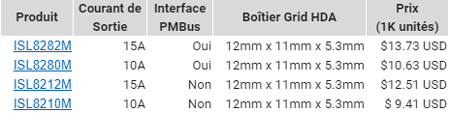

Les modules d’alimentation numériques hybrides ISL828xM et analogiques ISL821xM sont disponibles auprès des distributeurs mondiaux de Renesas Electronics aux tarifs indiqués dans le tableau ci-dessous.

Les experts de puissance de Renesas présenteront les produits ISL828xM et ISL821xM sur le stand n°347 de Renesas à la Applied Power Electronics Conference (APEC), les 18 et 20 mars à Anaheim, en Californie.
