National Semiconductor Corp. (NYSE : NSM) présente le premier chipset SerDes HDCP (High-bandwidth Digital Content Protection, ou protection de contenu haut-débit) pour systèmes de vidéo automobile. Le chipset FPD-Link III est capable d’assurer la distribution de contenus audio ou vidéo protégés, tels que des films Blu-ray, jusqu’en résolution 720p, pour offrir le confort du home cinéma à bord d’un véhicule.

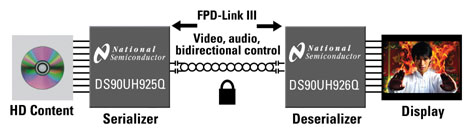

Le chipset SerDes FPD-Link III National comprend le sérialiseur DS90UH925Q et le dé-sérialiseur DS90UH926Q. Ces deux circuits sont capable d’acheminer simultanément des signaux vidéo et audio numériques, et des signaux de commande I2C bidirectionnels, sur une seule paire torsadée, grâce au protocole HDCP protégé, agréé par DCP (Digital Content Protection, voir http://www.digital-cp.com). HDCP est un protocole agréé par les plus grands fournisseurs de contenus, comme Warner Bros., Walt Disney ou Sony Pictures Entertainment. Chaque chipset SerDes est doté d’une clé HDCP unique stockée en mémoire sur la puce elle-même, pour protéger les contenus vidéo contre une utilisation interdite. Le SerDes National crypte les contenus et en assure le transfert avec contrôle d’identification, en accord avec la spécification HDCP. National présentera son SerDes sur le stand No 307, à SAE Convergence 2010, qui aura lieu à Detroit, dans le Michigan/USA, les 19 et 20 octobre.

Le traitement des contenus protégés directement sur le SerDes FPD-Link III, simplifie la conception des systèmes de vidéo automobile et élimine le besoin de composants secondaires coûteux, comme des microcontrôleurs ou des circuits prédiffusés, en assurant les tâches lourdes en calcul, d’authentification et de cryptage de données. Le sérialiseur DS90UH925Q part des données fournies par le processeur principal, et convertit la vidéo, l’audio et les signaux de contrôle I2S en un flux série de données, qui peut ensuite être distribué dans le véhicule au moyen du faisceau électrique. Le dé-sérialiseur DS90UH926Q reconvertit le flux de données série, en signaux vidéo et audio, ainsi qu’en signaux de commande nécessaires au pilotage des écrans LCD de la console centrale et des places arrières.

La consolidation des signaux vidéo et du contrôle sur une seule paire différentielle réduit les dimensions, le poids et le coût d’interconnexion, et simplifie encore la conception système. Les deux circuits sont capables de router en mode série des contenus vidéo couleur 24 bits sur des distances supérieures à 10 mètres, à des fréquences pouvant aller de 5 à 85 mégahertz. Cela permet aux concepteurs de systèmes de vidéo automobile, de développer une plateforme modulaire de source et d’affichage vidéo, applicable à toute la gamme d’un constructeur automobile, allant des modèles de luxe, jusqu’aux modèles de base.

Ces SerDes sont agréés AEC-Q100 Niveau 2, pour un fonctionnement entre -40 et +105 °C, et sont alimentés par une unique source 3,3V. Ils disposent d’un mode BIST (Built-In Self Test, ou autotest intégré) pour le test en usine, le démarrage, et le diagnostic. Les performances électromagnétiques du SerDes FPD-Link III garantissent que les liaisons haut-débit de données vidéo et d’assistance conducteur, répondent aux exigences automobile les plus strictes.

Le sérialiseur DS90UH925Q et le dé-sérialiseur DS90UH926Q sont les tout derniers membres de la célèbre famille FPD-Link III de National pour les systèmes vidéo et d’assistance à la conduite automobile. Pour plus d’information sur les solutions FPD-Link II et FPD-Link III de National, visitez http://www.national.com/analog/auto.... Pour plus d’information sur les solutions analogiques de National pour l’automobile, visitez http://www.national.com/analog/auto....

Prix et disponibilité

Le sérialiseur DS90UH925Q (LLP® 48 pins) et le dé-sérialiseur DS90UH926Q (LLP 60 pins) sont échantillonnables dès maintenant au prix de $11,25 l’unité pour 1000 pièces. Ils seront disponibles en volumes de production au cours du deuxième trimestre 2011.

http://www.national.com
