Il est constitué de :
• Q-bloxx conditionneur modulaire très compact 27mm de large, équipé d’entrées/sorties analogiques et logiques universelles ou dédiées (TC, tension jusqu’à 1200V, jauges, IEPE,…), avec une rapidité de 100 KHz/voie et une haute résolution de 24 bits.
Chaque module est équipé du système « Hot swap » permettant le remplacement à chaud du module avec reconfiguration automatique de ses paramètres
• Q-gate/Q-pac concentrateur qui permet la récupération des données des Q-bloxx de façon synchrone de manière locale ou déportée via ses liaisons RS 485, de les mettre à disposition sur un port Ethernet (TCP/IP Modbus, streaming,…) mais également en Profibus DP, Ethercat, Can Open en option.
Avec un port USB en face avant, la fonction Datalogger avec stockage des données sur clef USB ou disque dur externe est implémentée. Les fonctionnalités PAC (Program Automation Control) sont disponibles pour le contrôle commande déterministe

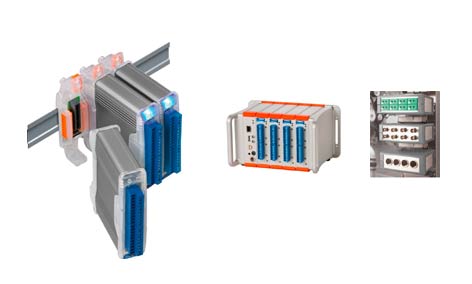

La gamme Q-series est déclinable sous plusieurs formats.
Q-BLOXX : système sur rail din
Q-BRIXX : Système 19’’ 3U portable
Q-RAXX : Système rackable 19’’ 3U ou 1U
Q-STAXX : Système durci IP 65
La prise en main du système est immédiate grâce au logiciel de configuration et d’acquisition Test.Commander et l’intégration est facilitée grâce à de nombreux utilitaires (VI Labviews, DLL,…)
De par la précision des mesures, la rapidité, la modularité, l’universalité, le faible encombrement, la maintenance aisée et le prix attractif, le système Q-series est idéalement adapté aux domaines d’applications suivants : Bancs d’essais, process industriel, contrôle d’ouvrage.
