Texas Instruments (TI) étoffe son catalogue de dispositifs logiques de pointe pour permettre aux ingénieurs de rationaliser la conception de leurs solutions destinées à tous types d’applications. Le nouveau portefeuille de circuits logiques programmables de TI leur offre la possibilité d’intégrer jusqu’à 40 fonctions logiques et analogiques, combinatoires et séquentielles, sur un même dispositif, de manière à réduire de 94 % la taille des circuits (mais aussi à en réduire le coût) par rapport aux solutions discrètes. En outre, les nouveaux circuits assurent un gain de place considérable en comparaison de leurs équivalents disponibles sur le marché.

Avec l’outil InterConnect Studio de TI, les ingénieurs créent, simulent et configurent leurs dispositifs très facilement pour les évaluer en quelques minutes, sans avoir besoin de compétences en programmation logicielle. InterConnect Studio accélère le processus de conception des circuits logiques grâce à une fonction de glisser-déposer sur interface graphique, ainsi qu’à des simulations intégrées. Les concepteurs bénéficient également d’un système de programmation simplifié et de fonctions d’achat direct, qui accélèrent la commercialisation de leurs solutions.

Enjeux

« Les ingénieurs considèrent de plus en plus les circuits logiques programmables comme un moyen de réduire la complexité et la taille de leurs solutions, de simplifier la gestion de la chaîne logistique et d’accélérer la commercialisation », explique Tsedeniya Abraham, vice-présidente et directrice générale responsable des interfaces. « Cependant, les circuits logiques programmables actuels sont plus complexes que nécessaire pour de nombreuses applications, nécessitent des compétences en programmation, ou encore sont disponibles dans un nombre limité de formats différents. Notre nouveau portefeuille s’appuie donc sur les soixante années d’expérience de TI en la matière pour proposer des options compactes, dans des boîtiers standards à partir de 2,56 mm2, peu consommatrices en énergie, conformes à la norme AEC Q-100 et supportant une plage de températures comprise entre - 40 °C et 125 °C à destination des applications automobiles, industrielles et des appareils électriques personnels. »

Le portefeuille de circuits logiques programmables de TI compte les boîtiers à broches les plus compacts du marché, soit 2,1 mm x 1,6 mm avec un pas de 0,5 mm. Ces derniers assurent la soudabilité nécessaire aux fabricants, pour une taille nettement inférieure aux dispositifs concurrents (92 % en moins). Quant aux circuits logiques programmables de TI pour l’automobile, ils sont jusqu’à 63 % plus petits que les dispositifs concurrents les plus comparables. Le portefeuille compte également des options avec boîtiers Quad Flat No-lead (QFN), qui permettent un examen visuel automatisé pour garantir la sécurité et la fiabilité à long terme des systèmes.

Affichant un courant de repos inférieur à 1 µA et 50 % de puissance active en moins par rapport aux dispositifs équivalents sur le marché, les nouveaux circuits logiques programmables de TI sont peu consommateurs en énergie, ce qui allonge la durée de vie de la batterie sur divers produits : véhicules électriques, outils de puissance, blocs-batterie et manettes de jeu.

Ils sont tous dotés de ports d’entrée-sortie génériques, de tables de correspondance, de bascules numériques, de temporisateurs, de filtres et de condensateurs RC. Le TPLD1201 et le TPLD1202 incluent également des fonctions analogiques, notamment des comparateurs avec options de référence de tension ajustable et hystérésis. Le TPLD1202 comporte en outre une interface périphérique sérielle, un bus I2C, un circuit de surveillance des échanges et une machine à états finis.

Disponibilité

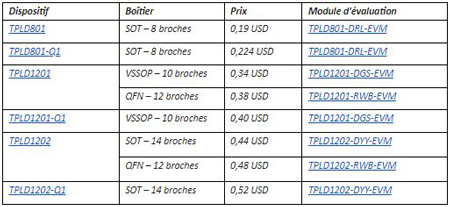

Les nouveaux circuits logiques programmables de TI sont disponibles sur TI.com en quantités de préproduction. Le tableau ci-dessous répertorie les différentes variantes et leur prix pour 1 000 unités. En outre, les outils de développement suivants sont proposés :

 Des modules d’évaluation, disponibles sur TI.com au prix de 69 USD ;

 Un programmeur USB au prix de 59 USD ;

 InterConnect Studio, téléchargeable gratuitement sur TI.com.

https://www.ti.com/
