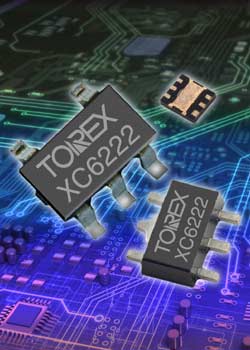

Disponible dans le tout petit boîtier USP-6C (1,8 x 2,0 x 0,6mm) ainsi que dans les versions standard SOT-25 et SOT-89-5, la nouvelle série XC6222 de régulateurs de tension de Torex Semiconductor offre une chute de tension exceptionnellement faible – typiquement 120mV avec une charge de 300mA (VOUT=3,0V). Ces régulateurs haute tension, à très faible chute de tension avec protection contre le courant inverse assurent une alimentation extrêmement stable avec peu de bruit qui répond aux besoins de circuits alimentés par batterie et sont également mis au point pour être utilisés dans des circuits d’alimentation auxiliaire.

La série XC6222 se compose d’une référence de tension, d’un amplificateur d’erreur, d’un limiteur de courant, d’un circuit de protection thermique, d’un circuit de protection contre le courant inverse et d’un circuit de compensation de phase ainsi qu’un transistor de commande. La tension de sortie peut être réglée en usine entre 0,8V et 5,0V avec des incrémentations de 50mV. La tension d’alimentation peut aller de 1,7V à 6,0V. Le LDO est également compatible avec des condensateurs en céramique avec une faible résistance série (ESR), offrant une plus grande stabilité de sortie. Le circuit de protection contre le courant inverse évite d’endommager les produits connectés comme les batteries, qui pourrait survenir suite à un courant circulant de la broche VOUT vers la broche VIN. Le courant inverse est limité à 1,5uA ou moins lorsque la tension VIN est plus basse que la tension VOUT.

Un circuit de protection de surcharge et un circuit de coupure thermique sont également intégrés. Le circuit de protection de surcharge opère lorsque le courant de sortie atteint sa limite de courant. Lorsque la température de jonction atteint sa température limite (150°C), le circuit de coupure thermique prend le contrôle, il se coupe à 125°C.

La fonction CE (chip enable-validation de boîtier) permet aux ingénieurs de design d’éteindre la sortie activant ainsi le mode veille pour réduire la consommation de manière considérable. De plus, pour les versions XC6222B/D, la charge électrique au condensateur CL est déchargée par le commutateur interne d’auto-décharge, assurant ainsi un retour rapide à la masse de la broche VOUT.

http://www.torex-europe.com
