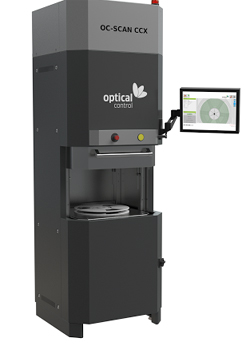

Développé par Optical Control et référence dans l’industrie électronique, le système de comptage de composants CMS OC-SCAN®CCX.3 est désormais disponible en France via SEICA France.

Un retour sur investissement de moins d’un an.

Le OC-SCAN®CCX.3 calcule précisément par rayons-X le nombre exact de composants CMS sans contact et automatisé qui se trouvent dans les bobines. Comparé aux compteurs conventionnels, il diminue de plus de 90% les coûts annuels de manutention.

Et ce n’est pas tout : ce produit innovateur permet des économies importantes :

 Plus d’arrêt de ligne

 Plus de jour d’inventaire

 Travail à base d’un stock réel

 Plus d’approvisionnement spécial

 Plus de saisie manuelle dans un logiciel ERP

À la fin de la production, les consommations réelles sont calculées immédiatement pour identifier de suite une consommation élevée de matériels. Le OC-SCAN®CCX.3 permet un retour sur investissement de moins d’un an tout en proposant une solution avec stock réels.

Précision de comptage à 99,9 pourcent.

Une gestion de qualité utilisant des procédures d’imagerie donne à l’industrie électronique et mécanique un potentiel significatif en efficacité et en optimisation. Optical Control est le spécialiste de la gestion de qualité sans contact par utilisation de systèmes d’imagerie. Le OC-SCAN®CCX.3 représente une solution sur mesure en comptage de composants électroniques.

Le nombre de composants dans la bobine est compté de façon exacte, automatisée, sans contact et en moins de 10 secondes. La précision de comptage est supérieure de 99,9%.

Mais ce produit innovant vous propose encore un autre avantage : le comptage fonctionne également avec les bobines enveloppées sous film plastique. Cet avantage vous permet d’économiser énormément de temps de manutention. Les bobines à composants sensible à l’humidité ne doivent plus être désemballées en cas d’inventaire ce qui est efficace est durable.

Interface utilisateur avec écran tactile.

L’opérateur se sert d’un écran tactile avec inspection d’image et navigation en utilisant le contrôle deux doigts comme avec un smartphone. S’il n’y a pas d’autres périphériques d’entrée, le texte est saisi avec un clavier souple. Toutes les données sont sauvegardées automatiquement lors d’une activité. Etant intuitif et fiable, le système peut être utilisé par des opérateurs non formés. Les entrées manuelles sont réduites à un minimum.

Surface nécessaire que 0,5 m²

La bobine est identifiée par une douchette. Le diamètre maximal d’une bobine est de 38 cm (15"). La surface de scan est 42 x 42 cm. Une imprimante étiquette peut être fournie avec la machine. La hauteur du système est de 220 cm (195 cm pour le transport) et la surface nécessaire est 0,5m².

Toutes ces propriétés ouvrent également d’autres d’applications possible comme le contrôle de réception directement à la ligne CMS, au magasin ou sur d’autres lieux de préparation. Une comparaison simple entre un compteur standard et le OC-SCAN®CCX.3 démontre une diminution de coûts de manutention et de personnel de 90 %. Opter pour le CCX fait sens sur le simple aspect financier !

Aperçu rapide des détails techniques :

 Précision de comptage : > 99,9 %

 Durée de cycle : < 10 sec

 Poids : approx. 450 kg

 Dimensions : 75x220x70 cm

 Diamètre bobine : max. 38 cm (15")

 Hauteur bobine : max. 10 cm

 Taille du composant le plus petit 01005

 230V, 50 Hz, 16 A

Les points forts :

 Quantité en stock exactes

 Prévention d’arrêts de ligne CMS

 Inventaire permanent

 Suppression d’approvisionnement spécial

 Calcul des consommations à posteriori et par OF

 Suppression des coûts supplémentaires liés aux approvisionnements spéciaux

 Stockage optimisé grâce aux quantités exactes

 Stocks de sécurité et déstockage réduits

 Comptage rapide des quantités d’un « panier garni »

 Poste de travail ergonomique, travail debout ou assis

 Intégration dans le système informatique existant

 Opérationnel 24/7 sans entretien

 Base de données de composants standards intégrée

La durée de comptage se réduit encore en incorporant la géométrie des composants qui est fourni par le système ERP du client. Vous pouvez vérifier le résultat en fonction de la taille attendue.

A découvrir lors de la Journée Technologique le 28 septembre chez SEICA Comme chaque année, SEICA France ouvre ses portes toute une journée pour vous présenter ses nouveautés et sujets techniques d’actualité. FOX et SPIDER seront naturellement à l’honneur, et présentées dans le showroom. La journée porte ouverte s’organisera sous forme d’atelier afin de pouvoir aborder les sujets les plus vastes. Profitez de cet événement pour assister à des conférences animées par nos experts et démonstrations de nos équipements. Pour fêter l’intégration totale de Cubeek3D au sein du groupe SEICA, les présents auront la possibilité de remporter une imprimante 3D.

PME de 10 personnes, SEICA France a fait le choix de la diversification en complément de ses produits propres (testeurs électriques et brasage laser) par le partenariat de marques de renommée mondiale : VITRONICS-SOLTEC et EPM pour le brasage, JUKI et ESSEMTEC pour la sérigraphie et le placement, OMRON pour l’AOI et l’AXI, OSAI pour l’automatisation et SEICA Automation (groupe SEICA) pour la transitique.
