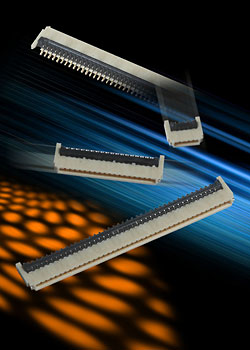

L’Omron XF2U ne mesure que 3.5 mm d’avant en arrière pour un pas de 0.5 mm, de sorte qu’il occupe seulement les 2/3 de la surface de carte occupée par un connecteur XF2M comparable, sur la base d’une version 24 voies, utilisable dans le cas des contraintes d’encombrement des solutions au pas de 0.3 mm. Le XF2U accepte le FPC standard d’épaisseur 0.2 mm, et il est équipé du mécanisme de retenue rotatif breveté par Omron, pour faciliter l’assemblage. L’épaisseur de ce connecteur est de seulement 0.9 mm, et il est doté de contacts double face permettant d’insérer le câble dans un sens ou dans l’autre.

Ce nouveau venu étend la gamme de connecteurs FPC Omron, aux pas de 0.3 mm et 0.5 mm, pour câbles FPC d’épaisseur 0.3 mm, 0.2 mm et 0.12 mm. La série XF2M, au pas de 0.5 mm, constitue la gamme la plus complète, avec 14 versions différentes disponibles en 10 à 50 voies pour câble FPC d’épaisseur 0.3 mm. Une solution plus compacte est la série XF2B, au pas de 0.3 mm pour FPC de 0.2 mm d’épaisseur. La série XF2C est une solution économique pour l’interconnexion de FPC 0.12 mm, avec une épaisseur assemblée de 0.9 mm. Ces 3 types sont équipés du mécanisme de retenue rotatif breveté par Omron. La société propose également des connecteurs FPC non-ZIF (non-Zero Insertion Force, ou à force d’insertion non nulle), et d’autres dispositifs de verrouillage, pour répondre aux préférences des différents utilisateurs.
