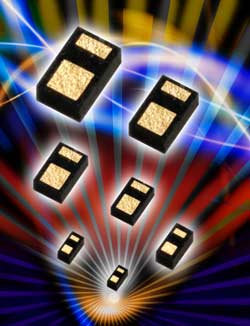

Torex Semiconductor Europe vient d’ntroduire sur le marché trois nouvelles diodes Schottky, La XBS013R1DR-G, la XBS013V1DR-G et la XBS013S1CR-G dans des boitiers ultra petits de 0,3 mm. Les diodes Schottky permettent une chute de tension beaucoup plus basse que les diodes de commutation, ce qui les rend particulièremnt utiles dans les applications à faible voltage, en particulier les dispositifs à main et portatifs.

Les XBS013R1DR-G & XBS013V1DR-G, sont conditionnées dans un boitier ultra petit USP-2B01 mesurant seulement 0,6mm x 0,3mm x 0,3mm. Elles sont definies avec un courant moyen max direct de 100mA et des tensions directes maximales respectives 460mV et 370mV (lorsque la tension directe est de 10mA). La tension inverse maximale est de 30V pour les deux diodes et le courant inverse est respectivement de 0,3µA et 7uA maximum (lorsque la tension est de 10V). Les deux appareils atteignent des pics de courant de choc de 0,5A max. et une température de jonction de 150 degrés Celcius.

Le XBS013S1CR-G est fourni dans le boitier USP-2B02 qui mesure 0,8mm x 0,5mm x 0,3mm. Le courant direct maximal est également de 100mA et lorsque l’appareil fonctionne à ce niveau, la tension directe maximale est de 1V. La tension inverse est de 30V et le courant inverse est de 2uA max. lorsque la tension inverse est de 25V. Le pic de courrant inverse peut atteindre 0,6A et la température de jonction est de 125 degrès C.

Ces nouvelles diodes ultra petites et discrètes sont idéales pour des applications peu encombrantes dans lesquelles la prévention du courant inverse et le signal de protection sont nécessaires. Les trois modeles sont totalement comformes RoHS et ne contiennent ni alogène ni alimoine.

http://www.torex-europe.com
