Dans les applications GPS, normalement, le LNA (amplificateur faible bruit) est placé près de l’antenne car le signal GPS reçu du satellite est plutôt faible et le LNA doit donc l’amplifier. Pour ce faire, on peut soit utiliser un amplificateur à un étage (plus ou moins 15dB) , soit un amplificateur à deux étages (27dB). Deux étages permettent d’augmenter les capacités d’amplification mais l’inconvénient est l’augmentation du bruit et de la consommation. Cependant, contrairement aux autres LNA, qui utilisent surtout les technologies GaAs, SiGe ou SiGe BiCMOS, la nouvelle série XC2404 LNA à deux étages de Torex a été développée avec un processus CMOS de 0,13μ ce qui entraine une très faible consommation de seulement 12mW (en mode Fixed Bias).

Le faible bruit du XC2404 affichant 0,94dB à 1,6GHz, le rend idéal pour les applications GPS sensibles au bruit. En plus, le gain au XC2404 est de 26,5dB. En combinant faible bruit et faible consommation, le XC2404 offre une solutrion pertinente.

La tension d’alimentation du XC2404 est de 1,14V 1,26V (1,2V typ.) quand il opère en mode Fixed Bias. Mais pour les applications qui ont une alimentation plus élevée de 1,8V ou de 2,85V par exemple, le XC2404 peut également être utilisé en mode Self Bias en connectant une résistance Rbias externe sur l’entrée pour augmenter la flexibilité. Le XC2404 offre également une sortie d’utilisation facile de 50Ω.

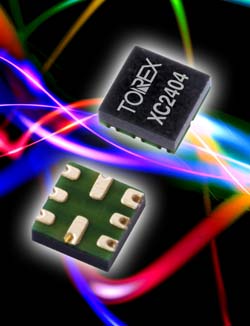

Le XC2404 est disponible dans un boîtier USP-8A01 très faible encombrement mesurant seulement 1,5mm x 1,5mm x 0,6mm. De plus amples informations sur le XC2404 LNA à deux étages peuvent être trouvées directement sur le site de Torex Semiconductor.
