Il est équipé d’un commutateur DIP sélectionnable 12 V/19 V/24 V DC, permettant de fournir une puissance de sortie maximale de 70 watts à un appareil non PoE. Il est également équipé de deux interfaces en cuivre RJ45 10M/100M/1G/2.5G/5G/10GBASE-T pour gérer des transmissions de données en très grande quantité. L’IPOE-176S est une solution idéale pour transférer directement de la puissance vers un périphérique réseau traditionnel ayant une demande de puissance élevée, sans nécessiter l’installation des prises de courant et des câbles électriques supplémentaires dans l’environnement industriel.

Installation du commutateur et du répartiteur PoE++ 802.3bt

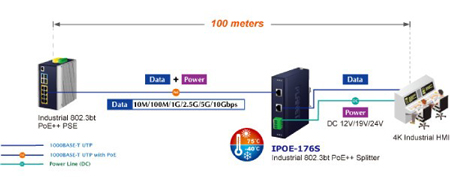

Dans un endroit où il est difficile de trouver une source d’alimentation ou une vitesse de connexion correspondante, l’IPOE-176S sépare les données numériques à une vitesse multi-Gigabit (10 M/100 M/1G/2,5G/5G/10 Gbit/s) ainsi que l’alimentation en trois sorties optionnelles (12 V/19 V/24 V DC), le tout vers des appareils non PoE tels que HMI industriels 4K, points ODU 5G-NR et autres appareils réseau, à une distance allant jusqu’à 100 mètres.

Déploiement rapide et facile du réseau PoE++ 802.3bt

Si le déploiement réseau existant se compose d’appareils non alimentés par PoE qui nécessitent une puissance élevée pour fonctionner, l’IPOE-176S, alimenté par un équipement d’alimentation ultra PoE, est capable d’alimenter les PD en 802,3 bt PoE++ car le répartiteur peut diviser les données et la puissance en deux flux. Les PD sont alimentés via la prise DC du répartiteur et l’interface RJ45 n’accepte que les données Ethernet. Les PD non PoE suivants peuvent être transformés en un environnement PoE++ avec l’IPOE-176S :

 Caméra dôme rapide PTZ

 Client léger

 PC tactile AIO (tout-en-un)

 Affichage d’affichage numérique à distance

 Périphériques réseau non PoE nécessitant une puissance plus élevée pour fonctionner normalement

Le POE-176S permet le déploiement de périphériques réseau qui manquent de prises de courant, éliminant ainsi les coûts de câblage supplémentaire et réduisant le temps d’installation. Tension de sortie d’alimentation DC innovante et sélectionnable Via le commutateur DIP innovant 12/19/24 volts sur le panneau avant, l’IPOE-176S peut fournir une alimentation 24V DC aux équipements industriels ou une sortie 12 V / 19 V DC aux appareils réseau courants. Cela augmente considérablement la flexibilité des applications du produit.

Capacité de sortie de puissance double

L’IPOE-176S partage sa puissance de sortie de 70 watts non seulement avec un appareil gourmand en énergie, mais également avec deux appareils Ethernet non PoE simultanément via un bornier à 4 broches. Par exemple, les deux puissances de sortie peuvent être appliquées comme indiqué ci-dessous pour résoudre complètement le besoin de source électrique :

 Caméra IP (Puissance 1) + Boîtier extérieur avec ventilateur et chauffage (Puissance 2)

 Caméra IP (Puissance 1) + Moteur de panoramique et d’inclinaison (Puissance 2)

 Caméra analogique (Puissance 1) + serveur vidéo IP (Puissance 2)

Conception renforcée pour l’environnement

Grâce à son boîtier industriel IP30 compact et mince, ce répartiteur PoE++ industriel 802.3bt peu encombrant peut être placé dans presque tous les environnements difficiles. Il permet un montage sur rail DIN ou mural pour une utilisation efficace de l’espace de l’armoire. Pouvant fonctionner dans une plage de températures allant de -40 à 75 °C, l’IPOE-176S est le produit idéal pour travailler en collaboration avec un injecteur industriel 802.3bt PoE++ type 4 qui peut alimenter des appareils non PoE tout en prenant également en charge des vitesses de connexion multi-Gigabit.
