Le LTC4442/-1, un pilote de MOSFET rapide et synchrone.

Publication: Novembre 2007

Partagez sur

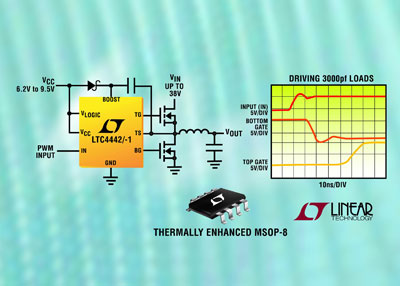

Linear Technology Corporation présente le LTC4442/-1, un pilote de MOSFET rapide, synchrone, conçu pour piloter les MOSFET canal N de puissance haut et bas, dans une topologie de convertisseur à redresseur synchrone. Ce pilote, quand il est associé à des contrôleurs DC/DC de Linear Technology, constitue un régulateur synchrone complet, de haut rendement, qui peut être utilisé en tant que convertisseur DC/DC abaisseur ou élévateur.


Ce pilote puissant peut accepter jusqu’à 5 A entrant dans sa sortie et fournir jusqu’à 2,4 A, ce qui le rend idéal pour piloter des MOSFET de forte intensité et de capacité de porte élevée. Le LTC4442/-1 peut également piloter plusieurs MOSFET en parallèle, pour des applications de plus forte intensité. La faible durée de montée de 12 ns, celle de descente de 8 ns du MOSFET supérieur et la durée de montée de 12 ns, celle de descente de 5 ns du MOSFET inférieur, permettent de minimiser les pertes de commutation, sur une charge de 3 000 pF. Une protection adaptative est intégrée pour empêcher les deux MOSFET, supérieur et inférieur, d’être conducteurs simultanément, ce qui réduit le temps mort.

Le LTC4442/-1 possède une entrée PWM à trois états pour arrêter l’étage de puissance qui est compatible avec tous les contrôleurs multi-phase ayant une sortie à 3 états. Il possède aussi une alimentation séparée pour les circuits logiques d’entrée assurant la compatibilité avec l’excursion du signal du circuit intégré contrôleur et possède aussi un circuit de blocage en cas de sous tension, à la fois sur les alimentations du pilote et du circuit logique. De plus, ce composant pilote les deux MOSFET, supérieur et inférieur, sur une gamme de tensions de 6,2 V à 9,5 V et fonctionne sur une tension d’alimentation jusqu’à 38 V. La version -1 a une tension Vcc de blocage supérieure, en cas de sous tension, de 6,2 V au lieu de 3,2 V, dans le but de piloter des MOSFET canal N, de tension de niveau logique 5 V.

Le LTC4442/-1 est présenté en boîtier MSOP-8, à performances thermiques renforcées, pour un fonctionnement sur une gamme de températures de - 40°C à + 85°C.

Résumé des caractéristiques : LTC4442/-1

- Pilote de MOSFET canal N synchrone
- Pilote fort courant : sortant 2,4 A, entrant 5 A
- Protection contre les recouvrements de conduction
- Grille MOSFET supérieur : temps de montée 12 ns, temps de descente 8 ns, sur une charge de 3 000 pF
- Grille MOSFET inférieur : temps de montée 12 ns, temps de descente 5 ns, sur une charge de 3 000 pF
- Entrée PWM à trois états pour arrêter l’étage de puissance
- Tension d’alimentation maximum : 36 V
- Tension de pilotage de grille : 6,2 V à 9,5 V
- Tension de blocage en cas de sous tension : LTC4442 UVLO de 3,2 V
- Tension de blocage en cas de sous tension : LTC4442-1 UVLO de 6,2 V

http://www.linear.com
