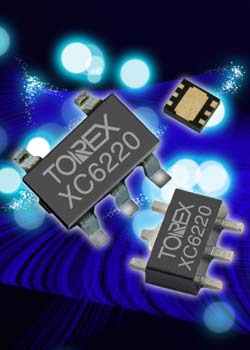

Flux RSS . la nouvelle série XC6220 de régulateurs de tension de Torex Semiconductor offre une chute de tension exceptionnellement faible – généralement de 20mV avec une charge de 100mA. Ces régulateurs à ultra faible chute de tension fournissent une alimentation très stable, à faible bruit qui répondent à la demande des circuits alimentés par batteries tels que ceux présents sur les disques durs, les caméras vidéos numériques et équipements audiovisuels portables.
La série XC6220 se compose d’une référence de tension, d’un amplificateur d’erreur, d’un limiteur de courant, d’un circuit de prévention de courant d’appel, d’un circuit de compensation de phase ainsi que d’un transistor de commande. La fonction innovative « GreenOperation » (GO) de Torex permet d’allonger considérablement la durée de vie de la batterie.
Avec cette fonction GO, le LDO XC6220 commute automatiquement du mode haute vitesse, où la consommation est généralement de 50µA, au mode veille avec 8µA, quand le courant de charge est faible (2,0mA ou moins). Le dispositif retourne rapidement en mode haute vitesse quand la demande de courant de charge atteint 5,0mA et plus.
La tension de sortie peut être réglée en usine de 0,8V à 5,0V avec des incrémentations de 50mV, et la plage de tension d’exploitation est de 1,6V à 6,0V. Le LDO est également compatible avec des condensateurs en céramique bas ESR, offrant une stabilité de sortie supplémentaire.
Un circuit de protection antisurtension et un circuit thermique d’arrêt sont incorporés. Le circuit de protection antisurtension se déclenche lorsque le courant de sortie atteint son courant limite. Lorsque la température de jonction atteint sa température limite (150°C), le circuit thermique d’arrêt prend le contrôle, puis est désactivé lorsque la température de jonction redescend sous 125°C.
La fonction CE (Chip enable/validation puce) permet aux ingénieurs de conception d’éteindre la sortie en mettant le dispositif en mode veille afin de réduire de ce fait considérablement la consommation électrique. De plus, pour les versions XC6220B/D, la charge électrique au condensateur CL est déchargée via le commutateur d’auto-décharge interne, assurant que la broche VOUT décharge à la terre rapidement.
De plus amples informations sur les régulateurs de tension LDO de XC6220, comprenant une fiche technique de support, peuvent être trouvées directement sur le site de Torex Semiconductor : http://www.torex-europe.com/product...
